蛍光灯光源を用いたカラービュアー
カラービュアー(蛍光灯)
ビデオカメラ及びスチールカメラの評価、調整用に使用するテストチャートのための光源装置です。 高周波蛍光灯点灯方式の採用でフリッカーのない画像を見ることができ、中心色温度が5,100Kと3,100Kの2タイプがあります。
蛍光管ビュアー・交換用蛍光管ランプ 販売終了のお知らせ
2021年6月吉日
お客様各位
この度、長年ご愛顧を頂戴してまいりました下記製品の製造・販売を終了することとなりました。
本製品に使用している直管形蛍光ランプは、照明業界を取り巻く環境としてLED化の推進が行われており、
需要縮小の一途を辿っております。
今回、蛍光管ランプ製造元より生産終了の連絡を受け、弊社としましては、
己む無くDNPビュアー(蛍光管タイプ)・交換用蛍光管ランプ販売終了の決断をさせていただきました。
お客様におかれましては大変ご不便をおかけしますが、何卒ご理解を賜りますようお願い申し上げます。
ビュアー | 交換用蛍光管ランプ |
---|---|
SDCV-3500(3100K) | FL-10WW-DLB |
SDCV-3500(5100K) | FL-10D-EDL-56K |
HDCV-5000 | FL-15D-EDL-56K |
【本件に関するお問い合わせ先】
大日本商事株式会社 第2営業本部
TEL:03-3288-8508
特徴
- 調光ボリュームを設けることにより、輝度を変化させることが可能となり、調光できます。
- AC電源90~230Vのフリー電源を採用により、トランスレスで使用することが可能です。
- フレームにチャートレール・拡散板・補助反射板を一体構造にすることにより、フレームを取り外すとランプ交換が簡単に行なえます。

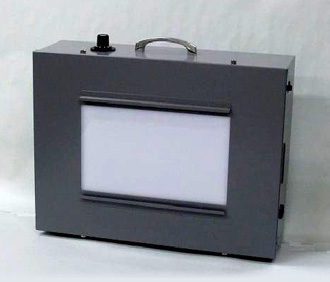

DNPスタンダード・カラービュアー
仕様
光源 | 特殊蛍光管10W×4本 |
---|---|
電源 | AC90V〜230V(50/60Hz) |
点灯方式 | 高周波インバーター(41kHz) |
演色性 | 各色に対して演色評価点90以上 |
使用温度 | 10〜40℃ |
使用湿度 | 80%以下(結露無きこと) |
外形寸法 (突起部を除く) |
385(W)×329(H)×149(D)mm |
外形寸法 (突起部を含む) |
394(W)×371(H)×172(D)mm |
適用チャート外形 | 320(W)×290(H)×5mmt DNPスタンダードテストチャートサイズ |
輝度面寸法 | 250(W)×190(H)mm |
テストチャート有効寸法 | 240(W)×180(H)mm アスペクト比 4:3 |
消費電力 | 50W |
重量 | 5.5kg |
※演色性は、5100Kランプ使用時の数値です。
ランプ仕様と輝度面の特性
標準品
型式 | ランプ | 中心色温度 | 中心輝度(注1) | 照度ムラ |
---|---|---|---|---|
SDCV-3500(5100K) | FL10D-EDL-56K | 5,100K±300 | 2,100~3,500cd/m2 | 5%以内 |
SDCV-3500(3100K) | FL10WW-DL-B | 3,100K±300 | 2,200~3,750cd/m2 | 5%以内 |
低輝度品
型式 | ランプ | 中心色温度 | 中心輝度(注1) | 照度ムラ |
---|---|---|---|---|
SDCV-3500L(5100K) | FL10D-EDL-56K | 5,100K±350 | 1.050~1,850cd/m2 | 5%以内 |
SDCV-3500L(3100K) | FL10WW-DL-B | 3,100K±350 | 1,150~2,000cd/m2 | 5%以内 |
注1:調光ツマミを使用した場合の輝度の平均
※輝度、色温度変換型ビュアーは輝度の変化に応じて色温度が50K以上変化します。
※尚、仕様はお断り無く変更することがあります。
DNPスタンダード・HDTV用カラービュアー
仕様
光源 | 特殊蛍光管15W×4本 |
---|---|
電源 | AC90V~230V(50/60Hz) |
点灯方式 | 高周波インバーター(41kHz) |
演色性 | 各色に対して演色評価点90以上 |
使用温度 | 10~40℃ |
使用湿度 | 80%以下(結露無きこと) |
外形寸法 (突起部を除く) |
490(W)×370(H)×150(D)mm |
外形寸法 (突起部を含む) |
498(W)×413(H)×165(D)mm |
適用チャート外形 | 310(W)×200(H)×5mmt DNP HDテストチャートサイズ |
輝度面寸法 | 290(W)×173(H)mm |
テストチャート有効寸法 | 272(W)×153(H)mm アスペクト比 16:9 |
消費電力 | 70W |
重量 | 7.9kg |
標準品
型式 | ランプ | 中心色温度 | 中心輝度(注1) | 照度ムラ |
---|---|---|---|---|
HDCV-5000 | FL15D-EDL-56K | 5,100K±300 | 2,300~4,000cd/m2 | 5%以内 |
注1:調光ツマミを使用した場合の輝度の平均
※輝度、色温度変換型ビュアーは輝度の変化に応じて色温度が50K以上変化します。
※尚、仕様はお断り無く変更することがあります。
