DNPオリジナルの撮像機器向け評価・調整用テストチャート
DNPスタンダードテストチャート
DNPが設計したテストチャートで、諧調標準(グレースケール)・色標準(カラー)・解像力(解像度)があります。DNP標準以外にはITE標準やJEITA標準があり、お客様のご要望に応じてカスタマイズしたテストチャートにも対応致します。
DNPは、超精密写真製版技術を応用し、デジタルカメラ・フラットパネル等の
各種撮像・受像デバイスの画質を評価・調整する為のテストチャートおよび
光源装置のカラービュアーを作製しています。
DNPは確かな技術をもって、お客様のご要望に沿った製品をご提供します。
DNP製テストチャートに関するお知らせ
一般型テストチャート事業撤退について
この度長年ご愛顧を頂戴して参りました一般型テストチャートにおいて、事業を終息することとなりました。
1980年代よりテストチャート事業の展開を行って参りましたが、原材料調達先の撤退、製造装置の老朽化など厳しさが増す中、市場においても急激な縮小状況にあります。
昨年の価格値上げ等、事業継続の方向性を検討してまいりましたが、誠に遺憾ながら一般テストチャート事業を継続することが困難となったため、2024年9月30日をもちまして事業の撤退を決定いたしました。
なお、当該製品の受注に関しましては2024年8月30日にて取扱を停止とさせて頂きます。
【事業撤退製品 : 一般型テストチャート】
・SDTV用テストチャート(標準シリーズ 4:3タイプ)
・HDTV用テストチャート(ハイビジョンシリーズ 16:9タイプ)
・DNPテストチャート(4:3タイプ 及び 16:9タイプ)
・ITEテストチャート, JEITAテストチャート
・各取引先向けカスタムチャート(医療用途を除きます)
【事業撤退日】
2024年9月30日(最終受注受付日 : 2024年8月30日)
【本件に関するお問合せ先】
大日本商事株式会社 第2営業本部
TEL: 03-3288-8508
受付時間 平日 9:00~17:45
DNPスタンダードテストチャート製品一覧

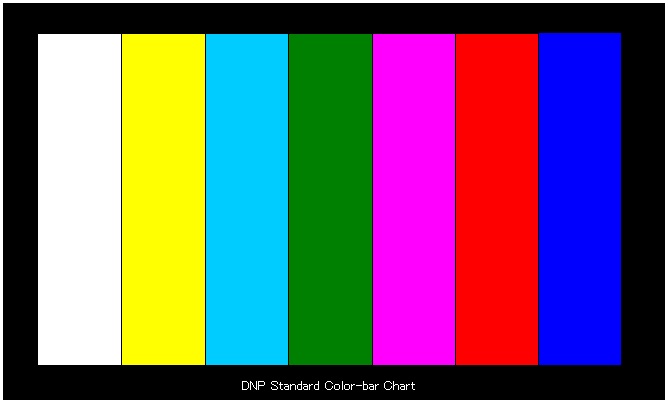

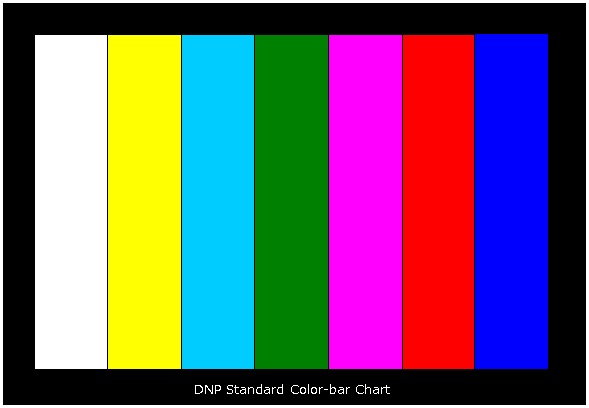

販売終了いたします DNPスタンダード |
|
---|---|
販売終了いたします DNPスタンダード |
|

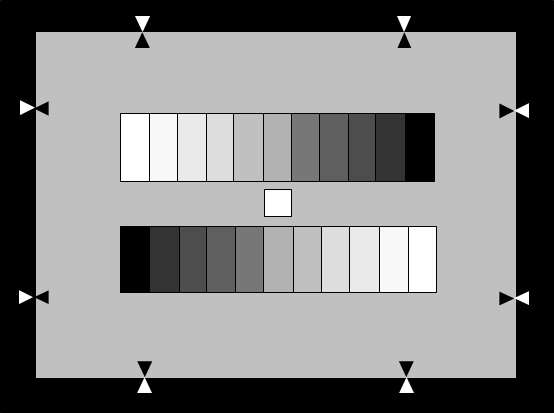

販売終了いたしました NHK11段階グレースケール |
|
販売終了いたしました NHK11段階グレースケール |
|
販売終了いたしました NHK11段階グレースケール |
|

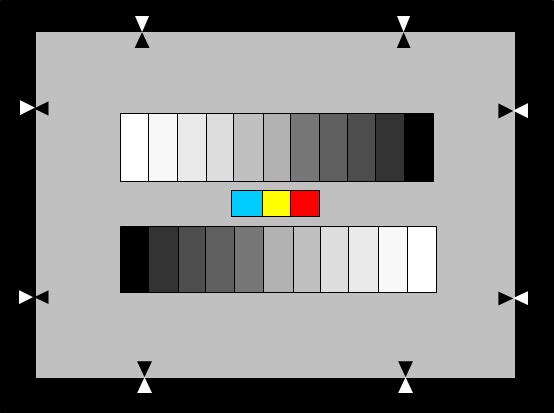

販売終了いたしました NHK11段階グレースケール ご要望される場合は、カスタムチャート |
|
販売終了いたします デジタルスチールカメラ |
|
販売終了いたします 高精細度 |
|

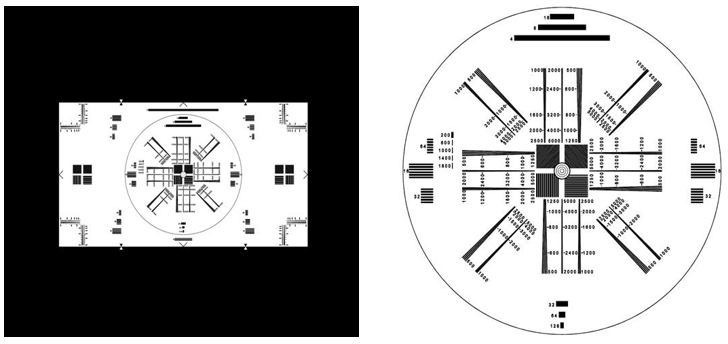

8K解像度チャート(16:9タイプ) ※販売終了いたします
|
- 1.高精細度解像度チャートを基準に500TV本~5000TV本までの解像度を実現
-
2.チャートサイズ
外形サイズ:320x240
有効サイズ:224x126(16:9)

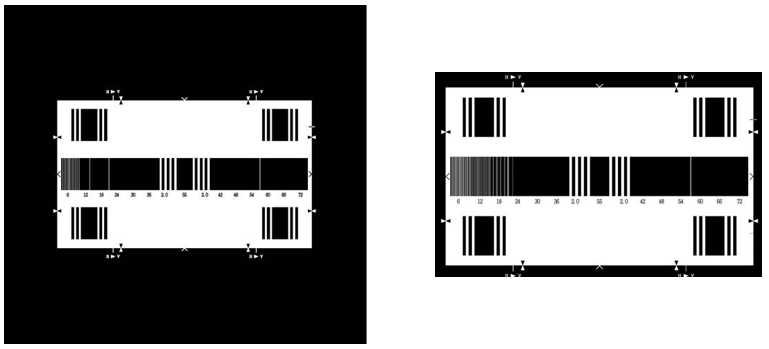

超高精細度インメガサイクルチャート(16:9タイプ) ※販売終了いたします
|
-
1.インメガサイクルチャートの各部分を以下で作製
4K用:周波数6MHz~72MHz
8K用:周波数12MHz~144MHz -
2.チャートサイズ
外形サイズ:320x240
有効サイズ:224x126(16:9)

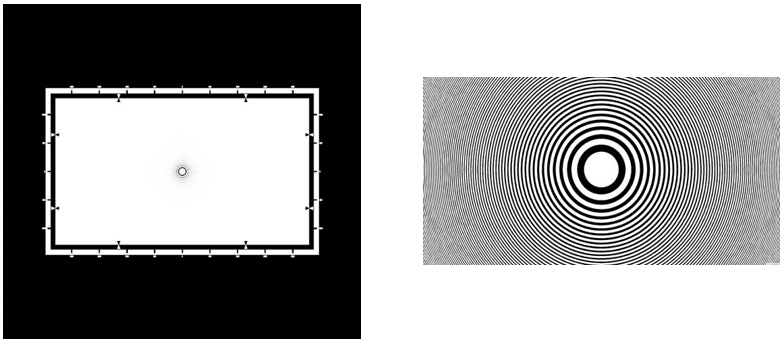

超高精細度サーキュラーゾーンチャート(16:9タイプ) ※販売終了いたします
|
-
1.サーキュラーゾーンチャートの垂直/水平端を以下で作製
4K用:垂直端2,070TV本、水平端3,680TV本
8K用:垂直端4,140TV本、水平端7,360TV本 -
2.チャートサイズ
外形サイズ:320x240
有効サイズ:224x126(16:9)

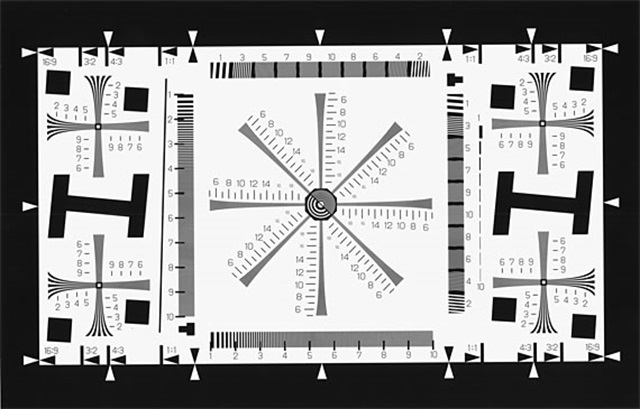

デジタルスチールカメラ向け解像力チャート ※販売終了いたします
|
-
1.デジタルスチールカメラの解像度を評価するテストチャート
ISO12233チャートを元に500~2000本(※)のくさびを0°45°90°135°方向へ配置 -
2.反射型・透過型に対応
また、サイズの拡大・縮小にも対応可能

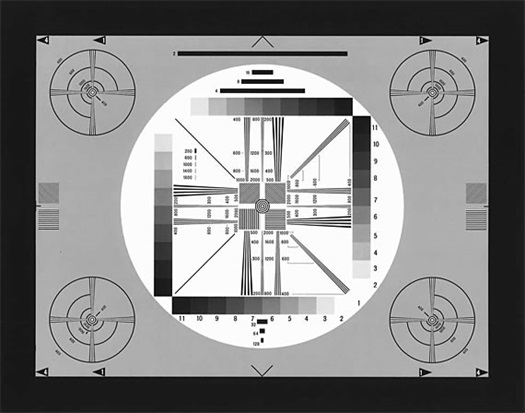

高精細度解像度チャート1型 ※販売終了いたします
|
-
1.JEITAテストチャート(4:3タイプ)に準拠(使用方法も同様)
※解像度評価用くさびが200~2000TV本まで評価可能 -
2.評価対応項目
1. 解像度
2. ストリーキング
3. リンキング
4. 飛び越し走査
5. シェーディング
6. 走査の直線性
7. 走査のアスペクト比
8. アライメント
9. 階調 -
3.主な部分の透過率または反射率
1. 大円内の白の透過率or反射率は83.0%以上
2. 大円外の背景の透過率or反射率は40.0%
目的別テストチャート/光源
ビデオカメラ、スチールカメラ、顕微鏡といった機器の鮮明さや色味などを正確に評価できるよう、目的に応じてさまざまなチャートやビューアを用意しています。
解像力チャート
カメラなどの解像力を評価するためのチャート。4K8K対応品もラインナップしています。
スライドガラスタイプ
カラーチャート
撮影画像や対象物の色再現性を評価するための、比較・測定チャートです。広色域(BT.2020/BT.709)対応品もラインナップしています。
4K8K対応
透過型
スライドガラスタイプ
階調チャート
段階的に変化する濃度の画像を撮影し、機器の階調性能を評価するチャートです。
スライドガラスタイプ
-
