顕微鏡を用いてカメラ撮影する際の校正用テストチャート
顕微鏡用較正チャート「ミクロチャート」/「マクロチャート」
「色標準」「諧調標準」「解像力標準」「歪み補正」の較正チャートをスライドガラスサイズで製品化。 光学顕微鏡での較正を可能とし、A4サイズを使用することでマクロ画像と合わせることも可能です。
製品の特徴
- ミクロチャートの外形サイズは、スライドガラスJIS規格に準拠しており、様々なタイプの光学顕微鏡に適合します。
- 色標準チャート（カラーチャート）はBT.709規格やBT.2020規格に対応可能です。
- A4サイズのマクロチャートを使用することで、顕微鏡で撮影したミクロ画像と、顕微鏡を使用せず撮影したマクロ画像を同じ基準で較正することができます。
- 枠/カバーガラスエリアに座標原点マークを入れることで、機能エリアの位置座標を正確に読み込めるため、病理画像システムにも対応可能です。
謝辞
本研究の一部は、国立研究開発法人日本医療研究開発機構（AMED）の『未来医療を実現する医療機器・システム研究開発事業』の支援によって行われました。
マクロチャート/ミクロチャート 外形サイズ
- マクロチャート
- 外形 A４サイズ 210ｘ297mm (10mmt)
- ミクロチャート
- 外形 JIS規格準拠サイズ 幅；25-26mm / 長さ；75-76mm / 厚さ；0.9-1.2mm
マクロチャート（A4サイズ）
|
|

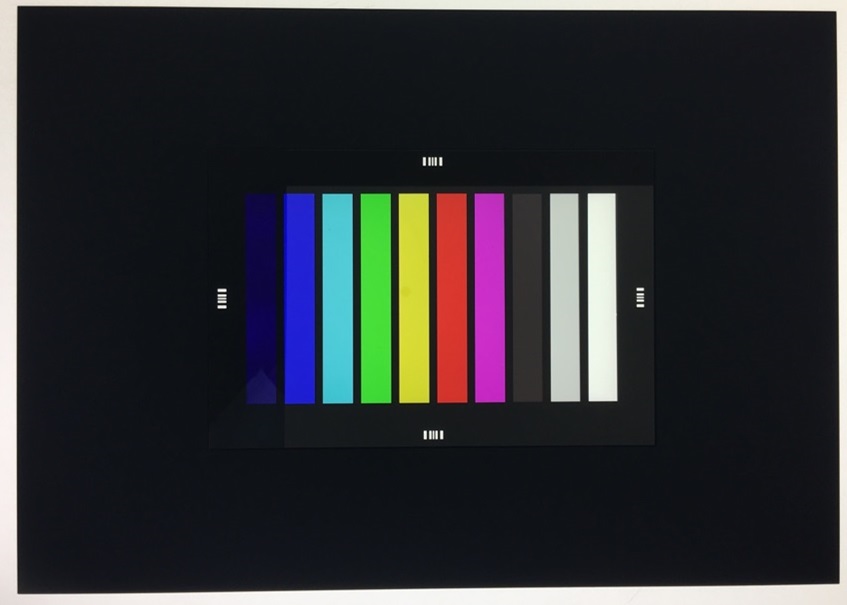

・BT.709対応モデル |
|
|

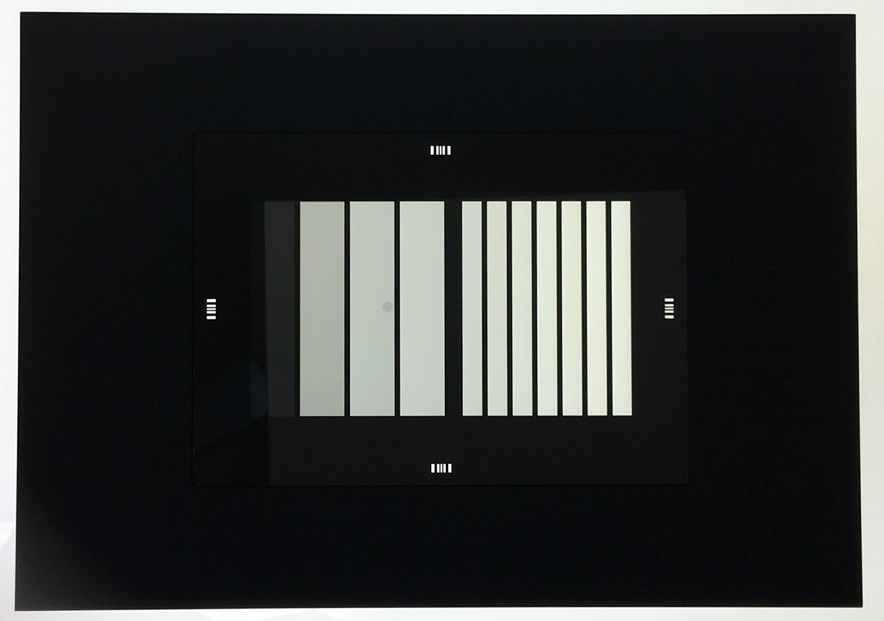

・リニア11段階 |
|
|

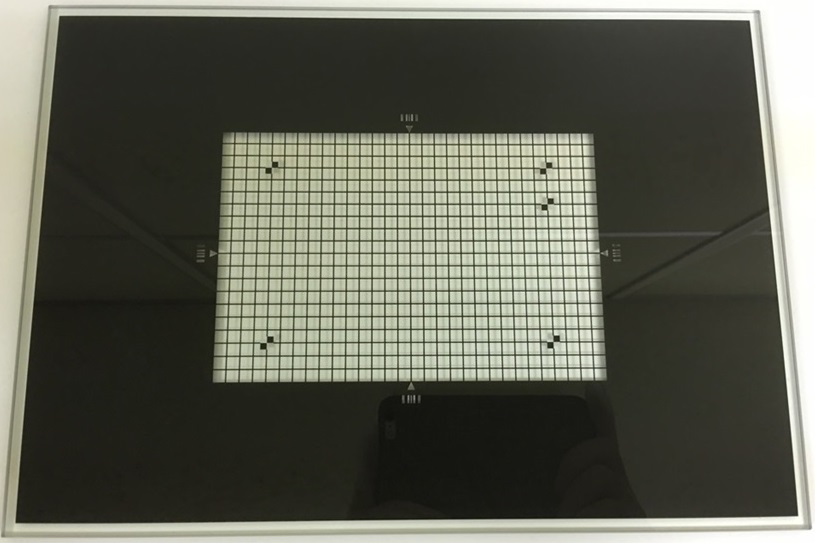

・10mmピッチ格子 |
|
|

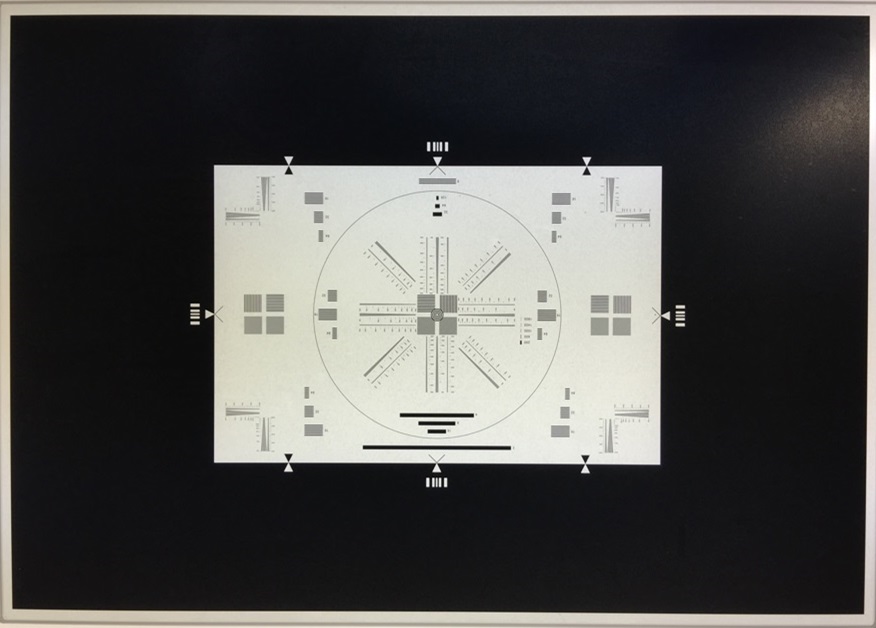

・8K規格対応可能（800-4000Tｖ本） |
ミクロチャート（スライドガラスサイズ）
|
|

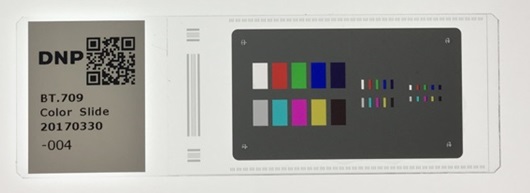

・BT.709対応モデル |
|
|
・リニア11段階 |
|
|
・対物レンズ歪補正2.5×、5×、10×、20×、40×、100× |
目的別テストチャート
ビデオカメラ、スチールカメラ、顕微鏡といった機器の鮮明さや色味などを正確に評価できるよう、目的に応じてさまざまなチャートやビューアを用意しています。
解像力チャート
カメラなどの解像力を評価するためのチャート。４K8K対応品もラインナップしています。
4K8K対応
- DNPスタンダードテストチャート ※販売終了いたします
反射型
- DNPスタンダードテストチャート ※販売終了いたします
- ITEテストチャート ※販売終了いたします
- JEITAテストチャート ※販売終了いたします
透過型
- DNPスタンダードテストチャート ※販売終了いたします
- ITEテストチャート ※販売終了いたします
- JEITAテストチャート ※販売終了いたします
スライドガラスタイプ
カラーチャート
撮影画像や対象物の色再現性を評価するための、比較・測定チャートです。広色域（BT.2020/BT.709）対応品もラインナップしています。
4K8K対応
- DNP広色域カラーチャート
- ITE超高精細・広色域画像チャート ※販売終了いたします
反射型
- DNPカラーチャート ※販売終了いたします
透過型
- DNP広色域カラーチャート
- ITE超高精細・広色域画像チャート ※販売終了いたします
- DNPスタンダードテストチャート ※販売終了いたします
- ITEテストチャート ※販売終了いたします
スライドガラスタイプ
階調チャート
段階的に変化する濃度の画像を撮影し、機器の階調性能を評価するチャートです。
反射型
- ITEテストチャート ※販売終了いたします
- JEITAテストチャート ※販売終了いたします
透過型
- DNPスタンダードテストチャート ※販売終了いたします
- ITEテストチャート ※販売終了いたします
- JEITAテストチャート ※販売終了いたします
スライドガラスタイプ
